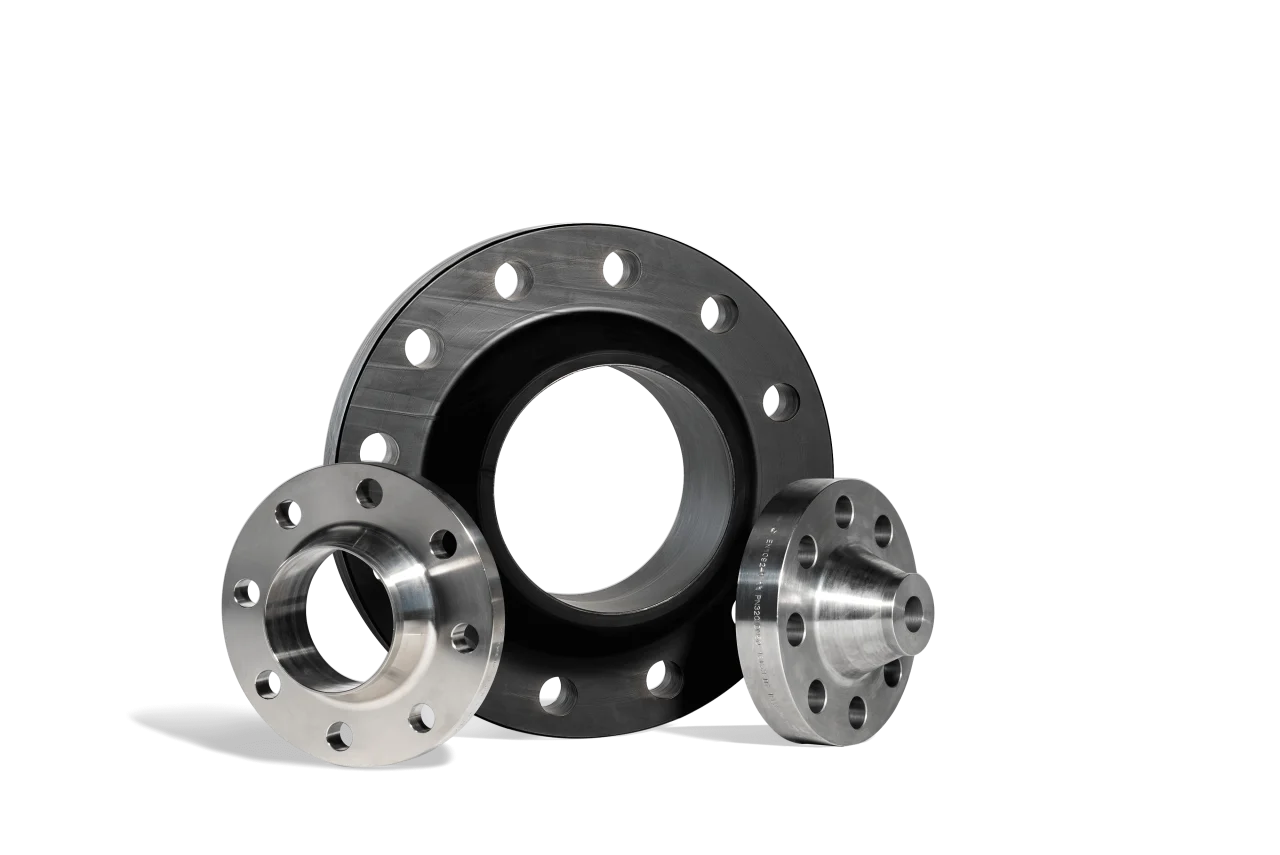

Vorschweißflansche für hohe Drücke und Temperaturen
Ein Vorschweißflansch, auch WN-Flansch (Weld Neck) genannt, wird mit einer Stumpfnaht an das Rohr geschweißt. Sein langer, konischer Hals leitet Kräfte und Biegespannungen gleichmäßig in die Leitung ein, statt sie an einer Kante zu bündeln. Deshalb setzen Anlagenbau, Chemie und Rohrleitungsbau ihn ein, wenn die Leitung viel aushalten muss.
Bei WITTE FLANGE finden Sie Vorschweißflansche nach DIN/EN und ASME in den Druckstufen PN 2,5 bis PN 400 und 150 bis 2500 lbs. Wir lagern sie auf 2.600 m² in Rastede. Was nicht im Regal liegt, beschaffen wir über den internationalen Stahlhandel.
Wann ist ein Vorschweißflansch die richtige Wahl?
Wir empfehlen den Vorschweißflansch bei hohen Drücken, hohen oder stark schwankenden Temperaturen, Vibrationen und Medien, bei denen eine Undichtigkeit teuer wird. Die Stumpfnaht lässt sich zerstörungsfrei prüfen. Das macht den Vorschweißflansch zum Standard für anspruchsvolle Leitungen.
Bei niedrigen Drücken und einfachen Leitungen sind Flachflansche, lose Flansche oder Gewindeflansche oft die wirtschaftlichere Lösung. Welche Flanschart passt, klären wir gern mit Ihnen.
Welche Normen und Druckstufen führt WITTE FLANGE?
Unsere Vorschweißflansche sind nach DIN/EN und ASME ausgeführt. In Europa ist die DIN EN 1092-1 die übliche Grundlage, dort ist der Vorschweißflansch der Typ 11. Die älteren DIN-Normen ordnen jeder Druckstufe eine Nummer zu und werden in Bestandsanlagen weiter genannt: DIN 2631 für PN 6, DIN 2632 für PN 10, DIN 2633 für PN 16, DIN 2634 für PN 25, DIN 2635 für PN 40, DIN 2636 für PN 64, DIN 2637 für PN 100 und DIN 2638 für PN 160. Bei amerikanischen Anlagen liefern wir die ASME-Ausführung von 150 bis 2500 lbs.
Ob DN 100 in PN 16 oder PN 40: Nennen Sie uns Nennweite, Druckstufe und Norm, und wir sagen Ihnen, was ab Lager lieferbar ist.
Welcher Vorschweißflansch eignet sich bei hohem Druck und hoher Temperatur?
Die Druckstufe auf dem Flansch gilt nur für eine bestimmte Temperatur. Steigt die Temperatur, sinkt der zulässige Betriebsdruck, und wie stark, hängt vom Werkstoff ab. Für die Auswahl brauchen wir daher Betriebsdruck, Betriebstemperatur und Medium. Daraus ergibt sich, ob PN 40 reicht oder eine höhere Druckstufe oder ASME-Klasse nötig ist.
Worauf kommt es beim Anschweißen an?
Der Hals des Flansches braucht eine Schweißfase, die zur Wanddicke des Rohrs passt. Passen Rohr und Flansch nicht exakt zusammen, übernimmt unsere Dreherei die Anpassung:
● Beidrehen der Anschlussmaße und Ausdrehen der Innendurchmesser von ½” bis 8”
● Schweißfasen nach DIN 2559
● Maßgenauigkeit bis 0,1 mm
Was passiert, wenn der Vorschweißflansch nicht auf Lager ist?
Dann beschaffen wir den Vorschweißflansch über den internationalen Stahlhandel oder fertigen ihn als Zeichnungsteil nach Ihrer Zeichnung. WITTE FLANGE ist nach ISO 9001:2015 und AD 2000 zertifiziert und verfügt über die Zertifizierung EN 764-5 für die Umstempelung. Dabei wird die Werkstoffkennzeichnung auf zugeschnittene oder bearbeitete Teile übertragen, sodass die Zuordnung zum Werkstoff erhalten bleibt.
In welchen Branchen werden Vorschweißflansche eingesetzt?
Vorschweißflansche kommen überall dort zum Einsatz, wo Leitungen unter hohem Druck und hoher Temperatur dicht bleiben müssen: im Kraftwerksbau an Dampf- und Speisewasserleitungen, in Raffinerien und der petrochemischen Industrie an Prozessleitungen, im Anlagenbau und in der Gasindustrie. Unsere Kunden beliefern damit Projekte weltweit, vom Wasserkraftwerk in Chile bis zur Gasraffinerie. Ein großes Lager und ein erfahrenes Team in Rastede sorgen dafür, dass Ihre Bestellung schnell bei Ihnen ankommt.
- DIN 2632, 2633, 2635
- DIN 2512, 2513, 2514, 2526, 2559
- DIN EN 1092-1/ Typ 11A-H/PN10/16/40
- DIN 2519, AD 2000-W2/9/10
- VdTÜV 418
- VdTÜV 421
- NACE MR 0175
- NORSOK MDS D 41
- ISO 15156-03
- ASME B 16.5
- ASTM/ASME A/SA 182
- ASME Sec. II part A
- ASME B 16.5
- 150/300/400/600/900/1500 lbs
- NACE MR 0175
- NORSOK MDS D 41
- ISO 15156-03
- ASTM/ASME A/SA 182
- ASME Sec. II part A
