Was ist ein Gewindeflansch?

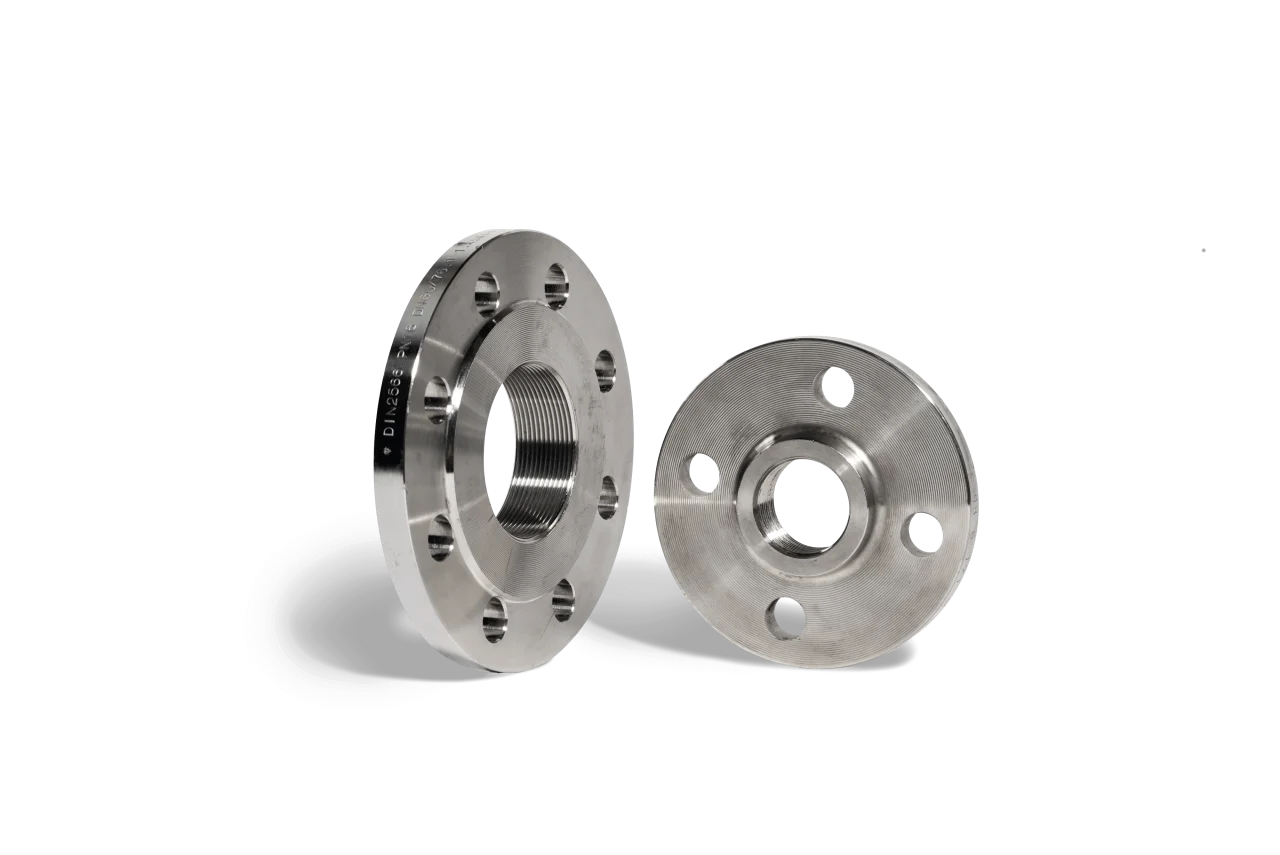

Ein Gewindeflansch ist ein Flansch mit Innengewinde. Er wird auf das Rohrende mit passendem Außengewinde geschraubt. Danach verbindet er sich wie jeder andere Flansch mit dem Gegenflansch und wird verschraubt und abgedichtet. Eine Schweißnaht braucht er nicht.
Bei WITTE FLANGE finden Sie Gewindeflansche nach DIN/EN und ASME in den Druckstufen PN 2,5 bis PN 400 und 150 bis 2500 lbs. Wir lagern sie auf 2.600 m² in Rastede.
Wann ist ein Flansch mit Gewinde die richtige Wahl?
Ein Flansch mit Gewinde spart den Schweißvorgang. Das hilft überall, wo Schweißen aufwendig, nicht zulässig oder nachträglich nicht mehr möglich ist, etwa in bestehenden Anlagen oder in Bereichen mit besonderen Auflagen.
Für hohe Temperaturwechsel, starke Schwingungen oder sehr hohe Drücke empfehlen wir stattdessen den Vorschweißflansch.
Welche Größen gibt es, zum Beispiel für ein Rohr von 1 Zoll?
Gewindeflansche gibt es in Nennweiten nach DN und in Zollmaßen. Ein Rohr mit 1 Zoll entspricht etwa DN 25. Für DN 50 oder andere Nennweiten nennen Sie uns Nennweite, Druckstufe, Norm und Gewindeart, damit wir den passenden Flansch heraussuchen.
Die Gewindeart hängt von der Norm ab. Nach europäischer Praxis ist es ein Rohrgewinde, zum Beispiel Rp als zylindrisches Innengewinde, bei amerikanischen Anlagen häufig NPT. Die Dichtung zwischen den Flanschen dichtet die Flanschverbindung, das Gewinde braucht je nach Ausführung zusätzlich ein Dichtmittel.
Welche Normen und Druckstufen gibt es beim Gewindeflansch?
Wir liefern Gewindeflansche nach DIN/EN und ASME. DIN 2565 ist eine gängige Grundlage für Gewindeflansche in Europa. In der EN 1092-1 ist der Gewindeflansch mit Bund der Typ 13. Die Druckstufen reichen von PN 2,5 bis PN 400 und von 150 bis 2500 lbs, zum Beispiel auch PN 40.
Ist die Abmessung nicht im Regal, beschaffen wir sie über den internationalen Stahlhandel oder fertigen den Flansch in unserer Dreherei. WITTE FLANGE ist nach ISO 9001:2015 und AD 2000 zertifiziert und verfügt über die Zertifizierung EN 764-5 für die Umstempelung. Dabei wird die Werkstoffkennzeichnung auf zugeschnittene oder bearbeitete Teile übertragen, sodass die Zuordnung zum Werkstoff erhalten bleibt.
Wo kommen Gewindeflansche zum Einsatz?
Gewindeflansche werden ohne Schweißnaht montiert. Das ist ein Vorteil in Bereichen, in denen Schweißen aufwendig oder nur eingeschränkt möglich ist, etwa bei Hilfs- und Messleitungen in Raffinerien, in der Gasindustrie und im Schiffsbau. Auch im Anlagenbau greifen Betreiber bei Umbauten und kleinen Nennweiten gern auf sie zurück. WITTE FLANGE hält die gängigen Ausführungen für Sie auf Lager.
- DIN 2632, 2633, 2635
- DIN 2512, 2513, 2514, 2526, 2559
- DIN EN 1092-1/ Typ 11A-H/PN10/16/40
- DIN 2519, AD 2000-W2/9/10
- VdTÜV 418
- VdTÜV 421
- NACE MR 0175
- NORSOK MDS D 41
- ISO 15156-03
- ASME B 16.5
- ASTM/ASME A/SA 182
- ASME Sec. II part A
- DIN 2527 PN 10/16/40
- DIN 2512, 2513, 2514, 2526, 2559
- DIN 2519, AD 2000-W2/9/10
- VdTÜV 418
- VdTÜV 421
- NACE MR 0175
- NORSOK MDS D 41
- ISO 15156-03
- ASME B 16.5
- ASTM/ASME A/SA 182
- ASME Sec. II part A
- DIN EN 1092-1/ Typ 5A-H/PN10/16/40
- AD 2000-W2/9/10
- ASME B 16.5
- 150/300/400/600/900/1500 lbs
- NACE MR 0175
- NORSOK MDS D 41
- ISO 15156-03
- ASTM/ASME A/SA 182
- ASME Sec. II part A
