Stahl T-Stücke für Rohrleitungen

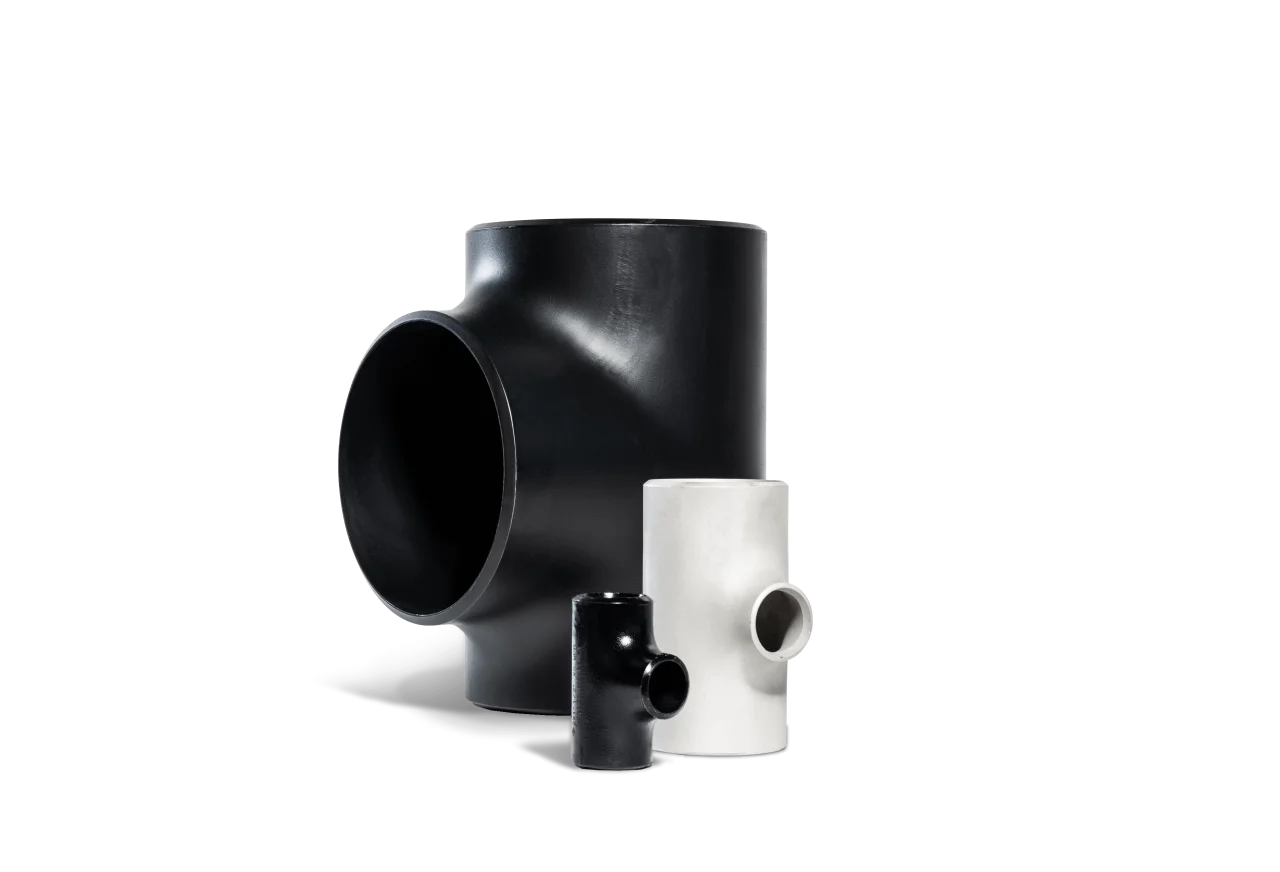

Ein T-Stück, auch Schweißfitting mit Abzweig genannt, hat zwei Anschlüsse in einer Linie und einen dritten im rechten Winkel. Es wird an allen drei Enden mit dem Rohr verschweißt. So entstehen Abzweige, ohne die Hauptleitung anzubohren.
Bei WITTE FLANGE lagern wir T-Stücke zum Einschweißen auf 2.600 m² in Rastede. Fehlende Abmessungen beschaffen wir über den internationalen Stahlhandel. Schweißfasen und Anschlussmaße bearbeitet unsere Dreherei nach.
Ein T-Stück als fertiges Formteil ist für den Abzweig ausgelegt. Wird stattdessen ein Stutzen in die Hauptleitung geschweißt, muss die Schwächung der Leitung meist durch eine Verstärkung ausgeglichen werden.
Was ist der Unterschied zwischen einem gleichen und einem reduzierten T-Stück?
● Beim gleichen T-Stück haben Durchgang und Abgang dieselbe Nennweite.
● Beim reduzierten T-Stück ist der Abgang kleiner als der Durchgang, zum Beispiel für eine dünne Zuleitung an eine Hauptleitung.
Brauchen Sie einen Übergang zwischen zwei Nennweiten in der Leitung selbst, sind Reduzierungen die passende Ergänzung.
Wie wird ein T-Stück eingebaut?
T-Stücke werden stumpf mit dem Rohr verschweißt. Dafür brauchen die Enden eine Schweißfase, die zur Wanddicke passt. Unsere Dreherei setzt Schweißfasen nach DIN 2559 und dreht Anschlussmaße und Innendurchmesser von ½” bis 8” nach.
Welche Normen und Nennweiten gibt es beim T-Stück?
T-Stücke zum Einschweißen sind in Europa häufig nach DIN 2615 gefertigt. Die Norm ist durch die DIN EN 10253 abgelöst, wird in Bestandsanlagen aber weiter genannt. Für eine Anfrage, etwa für ein T-Stück in DN 100, nennen Sie uns Nennweite, Abgangsnennweite, Wanddicke und Werkstoff.
WITTE FLANGE ist nach ISO 9001:2015 und AD 2000 zertifiziert und verfügt über die Zertifizierung EN 764-5 für die Umstempelung. Dabei wird die Werkstoffkennzeichnung auf zugeschnittene oder bearbeitete Teile übertragen, sodass die Zuordnung zum Werkstoff erhalten bleibt.
Wo werden T-Stücke in der Industrie eingesetzt?
T-Stücke verzweigen Leitungen und kommen deshalb überall vor, wo ein Medium auf mehrere Abnehmer verteilt wird: in der Gasindustrie bei der Verteilung, in der chemischen und petrochemischen Industrie an Prozessleitungen, im Kraftwerksbau an Kühlwasser- und Dampfsystemen und im Schiffsbau an Bordleitungen. Mit unserem Lager und einem erfahrenen Team beliefern wir Anlagenbauer und Betreiber weltweit zuverlässig.
- DIN 2615-1/-2
- DIN 2609
- EN 10253-4
- EN 10253-3
- AD 2000-W2
- AD 2000-W10
- VdTÜV 1252
- VdTÜV 418
- VdTÜV 421
- ASME B 16.9
- ASTM/ASME A/SA 815/403
- ASTM/ASME B/SB 366
- DIN 2559-22 ab 3 mm Wandstärke/ASME B 16.25 (Fase)
