Was ist ein loser bzw. glatter Flansch?

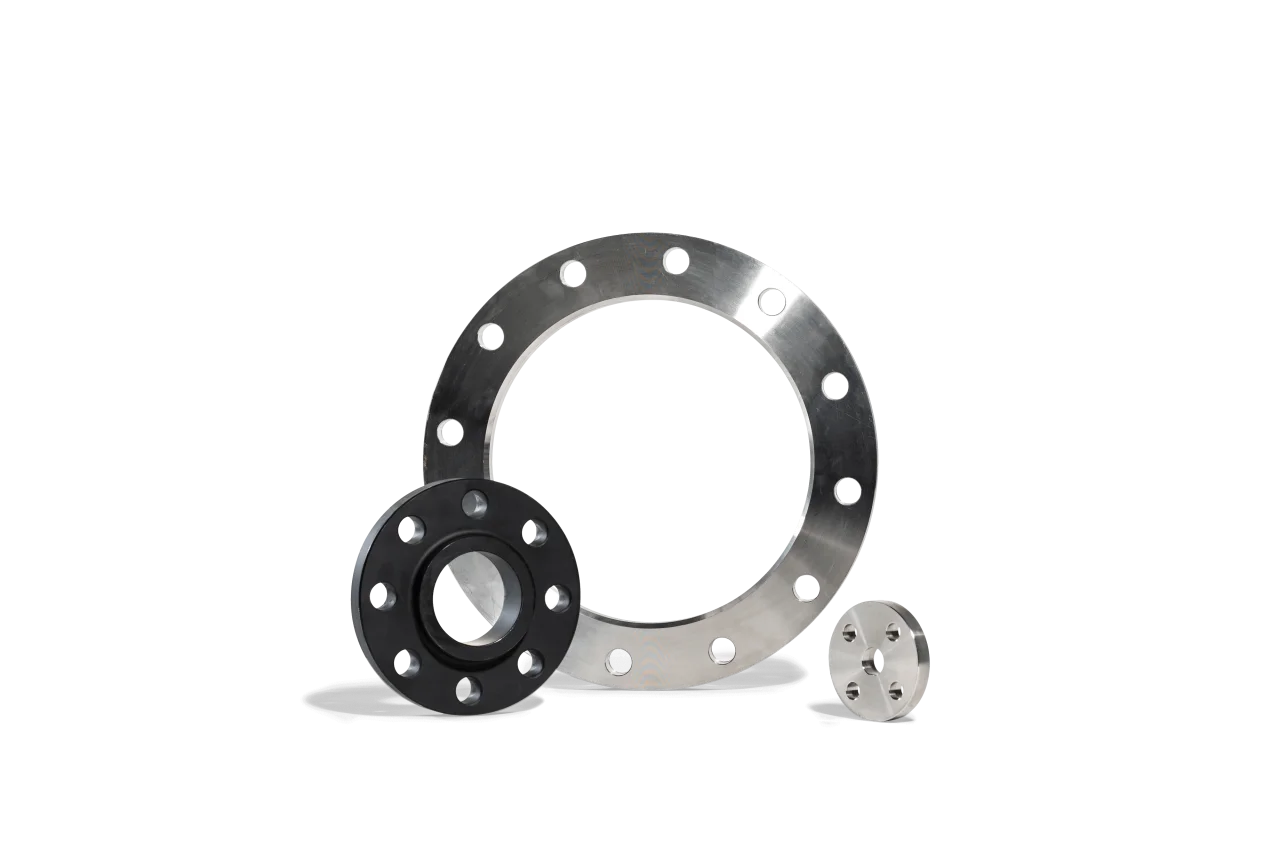

Ein Flachflansch, auch glatter Flansch oder Plattenflansch genannt, hat keinen Hals. Er ist eine ebene Scheibe mit Bohrung und Schraubenlöchern. Der Flansch wird über das Rohrende geschoben und mit Kehlnähten am Rohr verschweißt. Dadurch ist er einfach aufgebaut und lässt sich schnell montieren. In der EN 1092-1 ist er der Typ 01.
Bei WITTE FLANGE finden Sie Flachflansche nach DIN/EN und ASME. Wir lagern sie auf 2.600 m² in Rastede. Was nicht im Regal liegt, beschaffen wir über den internationalen Stahlhandel.
Ist ein glatter Flansch dasselbe wie ein Flachflansch?
Im Rohrleitungsbau meist ja. Gemeint ist der Flansch ohne Hals mit ebener Form. Das Wort glatt kann sich aber auch auf die Dichtfläche beziehen. Bei einer ebenen Dichtfläche (Form A) ist die Fläche glatt, auch bei anderen Flanschen. Nennen Sie uns bei einer Anfrage deshalb Flanschart und Dichtfläche.
Wann ist ein Flachflansch die richtige Wahl?
Wir empfehlen den Flachflansch bei niedrigen bis mittleren Drücken und bei Leitungen ohne hohe Wechselbelastung. Die Kraft läuft hier über Kehlnähte statt über einen konischen Hals, die Verbindung ist deshalb weniger belastbar als beim Vorschweißflansch. Für hohe Drücke, hohe Temperaturen oder Schwingungen empfehlen wir den Vorschweißflansch.
Soll der Flansch drehbar sein, sind lose Flansche die bessere Lösung.
Welche Normen und Druckstufen sind verfügbar?
In der EN 1092-1 ist der Flachflansch der Typ 01. Die älteren DIN-Normen, etwa DIN 2573 für PN 6 und DIN 2576 für PN 10, werden in Bestandsanlagen weiter genannt. Bei ASME-Anlagen entspricht dem Flachflansch am ehesten der Slip-on-Flansch.
Nennen Sie uns Nennweite, Druckstufe und Norm, und wir sagen Ihnen, was ab Lager lieferbar ist.
Worauf kommt es beim Anschweißen an?
Der Flansch wird auf das Rohrende geschoben und mit Kehlnähten verschweißt. Passt die Bohrung nicht exakt zum Rohr, hilft unsere Dreherei beim Ausdrehen der Innendurchmesser von ½” bis 8” mit einer Maßgenauigkeit bis 0,1 mm.
Was passiert, wenn die Abmessung nicht auf Lager ist?
Dann beschaffen wir den Flachflansch über den internationalen Stahlhandel oder fertigen ihn als Zeichnungsteil nach Ihrer Zeichnung. WITTE FLANGE ist nach ISO 9001:2015 und AD 2000 zertifiziert und verfügt über die Zertifizierung EN 764-5 für die Umstempelung. Dabei wird die Werkstoffkennzeichnung auf zugeschnittene oder bearbeitete Teile übertragen, sodass die Zuordnung zum Werkstoff erhalten bleibt.
Für welche Anlagen eignen sich Flachflansche?
Flachflansche sind die wirtschaftliche Wahl für Leitungen mit moderatem Druck. Sie finden sich im Anlagenbau, im Behälterbau und im Rohrleitungsbau, zum Beispiel an Wasser-, Kühlwasser- und Hilfsleitungen in Kraftwerken und in der chemischen Industrie. Wenn Sie für ein Projekt viele gleichartige Flansche brauchen, stellen wir Ihnen die Menge aus dem Lager zusammen, damit Ihre Produktionsabläufe nicht ins Stocken geraten.
- DIN 2632, 2633, 2635
- DIN 2512, 2513, 2514, 2526, 2559
- DIN EN 1092-1/ Typ 11A-H/PN10/16/40
- DIN 2519, AD 2000-W2/9/10
- VdTÜV 418
- VdTÜV 421
- NACE MR 0175
- NORSOK MDS D 41
- ISO 15156-03
- ASME B 16.5
- ASTM/ASME A/SA 182
- ASME Sec. II part A
- DIN 2527 PN 10/16/40
- DIN 2512, 2513, 2514, 2526, 2559
- DIN 2519, AD 2000-W2/9/10
- VdTÜV 418
- VdTÜV 421
- NACE MR 0175
- NORSOK MDS D 41
- ISO 15156-03
- ASME B 16.5
- ASTM/ASME A/SA 182
- ASME Sec. II part A
- DIN EN 1092-1/ Typ 5A-H/PN10/16/40
- AD 2000-W2/9/10
- ASME B 16.5
- 150/300/400/600/900/1500 lbs
- NACE MR 0175
- NORSOK MDS D 41
- ISO 15156-03
- ASTM/ASME A/SA 182
- ASME Sec. II part A
