Reduzierungen für Rohrleitungen

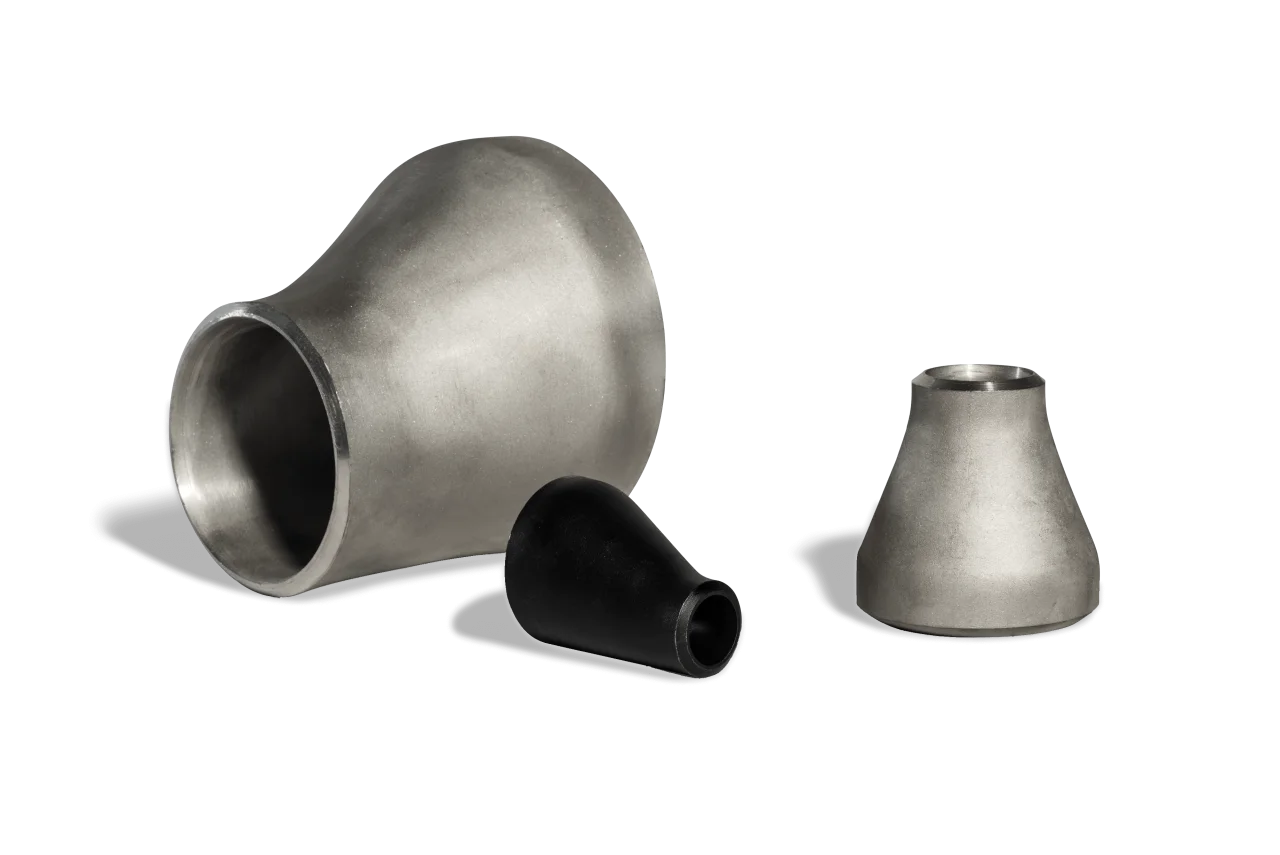

Ein Reduzierstück, auch Rohrreduzierung genannt, ist ein Rohrformteil mit zwei unterschiedlich großen Enden. Es wird an beiden Enden mit dem Rohr verschweißt und führt die Leitung von einer größeren auf eine kleinere Nennweite oder umgekehrt.
Bei WITTE FLANGE lagern wir Reduzierungen zum Einschweißen auf 2.600 m² in Rastede. Schweißfasen bearbeiten wir in unserer Dreherei nach, fehlende Abmessungen beschaffen wir über den internationalen Stahlhandel.
Was ist der Unterschied zwischen konzentrischer und exzentrischer Reduzierung?
● Die konzentrische Reduzierung verjüngt sich gleichmäßig. Beide Anschlüsse haben dieselbe Mittelachse. Sie ist die Standardform für senkrechte Leitungen.
● Die exzentrische Reduzierung verjüngt sich einseitig. Eine Seite der Leitung bleibt in einer Linie, die Mittelachse versetzt sich.
Bei waagerechten Leitungen sorgt die exzentrische Reduzierung dafür, dass sich keine Luft oder keine Ablagerungen am Übergang sammeln. Welche Seite bündig sein soll, hängt vom Medium und vom Einbau ab: Oberseite bündig, damit keine Luft eingeschlossen wird, Unterseite bündig, damit die Leitung vollständig entleert. Auf der Saugseite von Pumpen wird die exzentrische Reduzierung meist mit der Oberseite bündig eingebaut, damit sich keine Luftsäcke bilden.
Wie wird ein Reduzierstück eingebaut?
Reduzierungen werden stumpf mit dem Rohr verschweißt. Die Enden brauchen dafür eine Schweißfase passend zur Wanddicke. Unsere Dreherei setzt Schweißfasen nach DIN 2559 und bearbeitet Anschlussmaße von ½” bis 8” nach.
Welche Normen und Nennweiten gibt es bei der Reduzierung?
Reduzierstücke zum Einschweißen sind in Europa häufig nach DIN 2616 gefertigt. Die Norm ist durch die DIN EN 10253 abgelöst, wird in Bestandsanlagen aber weiter genannt. Für eine Anfrage nennen Sie uns große und kleine Nennweite, die Bauform (konzentrisch oder exzentrisch), Wanddicke und Werkstoff.
Zu einer Reduzierung gehören oft T-Stücke oder Rohrbogen. Alles führen wir aus einer Hand. WITTE FLANGE ist nach ISO 9001:2015 und AD 2000 zertifiziert und verfügt über die Zertifizierung EN 764-5 für die Umstempelung. Dabei wird die Werkstoffkennzeichnung auf zugeschnittene oder bearbeitete Teile übertragen, sodass die Zuordnung zum Werkstoff erhalten bleibt.
In welchen Bereichen sind Reduzierungen gefragt?
Reduzierungen passen Rohrleitungen an unterschiedliche Nennweiten an, zum Beispiel am Pumpen- oder Behälteranschluss. Im Anlagenbau und in Raffinerien gehören sie zum Alltag, ebenso im Kraftwerksbau und im Rohrleitungsbau. Bei Umbauten und beim Kraftwerksrückbau helfen sie, bestehende Leitungen an neue Abschnitte anzuschließen. WITTE FLANGE liefert Reduzierungen in vielen Nennweiten ab Lager.
- DIN 2616
- DIN 2609
- EN 10253-4
- EN 10253-3
- AD 2000-W2
- AD 2000-W10
- VdTÜV 1252
- VdTÜV 418
- VdTÜV 421
- ASME B 16.9
- ASME/ASTM SA/A 815
- ASME/ASTM SA/A 403
- ASME/ASTM SA/A 366
- DIN 2559-22 ab 3 mm Wandstärke/ASME B 16.25 (Fase)
